設計方案：

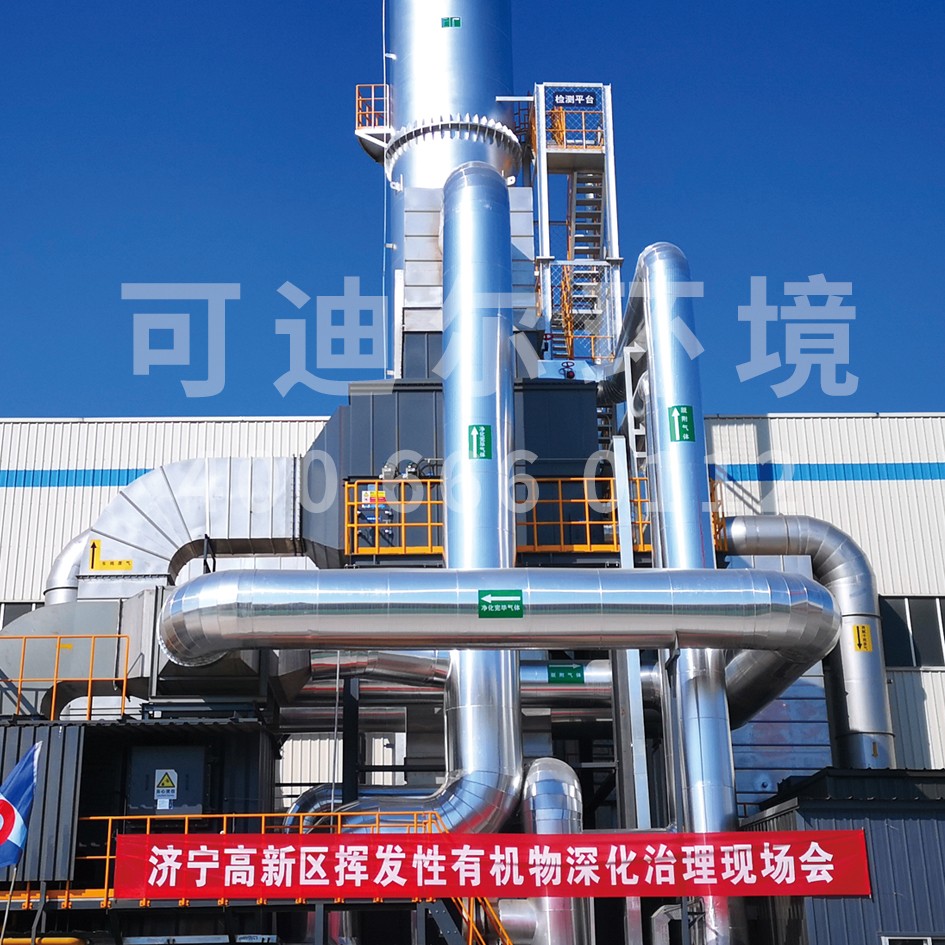

含VOCs廢氣經過前處理去除大顆粒和對沸石轉輪有害的物質，隨后進入沸石轉輪濃縮裝置，VOCs成分被沸石吸附后，達標排放至大氣中。脫附風機將一部分轉輪排放氣抽吸至脫附段，期間與換熱器的高熱氣進行換熱，溫度達到150~180℃，VOCs從沸石轉輪中脫附出來，隨后進入RTO裝置，在RTO裝置中被加熱至800℃以上，氧化成為CO₂和H₂O，排放至大氣中。

驗收情況：

該項目于2019年3月開始運行，期間凈化效果非常好。經第三方檢測，VOCs濃度5.72mg/m3，去除效率98.5%以上，遠低于《山東省表面涂裝行業揮發性有機物排放標準》的排放標準。
